SH8640 viene applicato nella macchina del grembiule

Nome del progetto

Macchina piegatrice di parole, macchina avvolgitrice di parole

Configurazione dispositivo (dispositivo singolo)

Nome

modello

quantità

introduzione

Scheda di controllo del movimento di tipo a impulsi

SH8640（Modello personalizzato）

1

servoazionamento

QXMPN5NI-B

2

Albero di piegatura e albero scanalato

servomotore

MRMH08075D-DG1

2

conducente passo-passo

DM542S

1-2

motore passo-passo

57CM13

1-2

richiesta impianto

precisione

±0,5 mm

efficienza lavorativa

12,5 s（Albero di flessione）

breve introduzione

1. L'attrezzatura viene utilizzata per il processo di piegatura della periferia della parola pubblicitaria

2, i prodotti finiti vengono utilizzati per negozi, targhe da costruzione, mostre, parole pubblicitarie per parchi e altre parole metalliche pubblicitarie in rilievo

3. La struttura principale dell'apparecchiatura è suddivisa in

a) Albero di alimentazione (passo): utilizzato per il trasporto di lastre metalliche, principalmente alluminio e acciaio inossidabile, ci sono due modi di alimentazione: rullo ad asse singolo e alimentazione lineare a doppio asse

b) Albero di scanalatura (servo): scanalatura della parte che deve essere piegata, principalmente in due modi: utensile di tornitura e ruota elettrica

c) Albero di piegatura (servo): utilizzato per la piegatura e la formatura del carattere, che deve essere eseguita in coordinamento con l'alimentazione

vantaggio industriale

1. Rispetto al precedente metodo di elaborazione manuale, il carattere prodotto è coerente ed efficiente

2. I caratteri progettati da CorelDRAW, CAD e altri software di progettazione possono essere importati direttamente o elaborati in modo selettivo

3, funzionamento semplice, basso costo di apprendimento

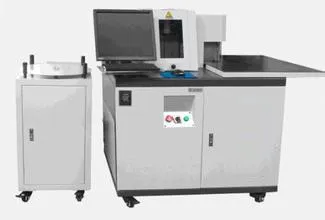

Immagini di attrezzature

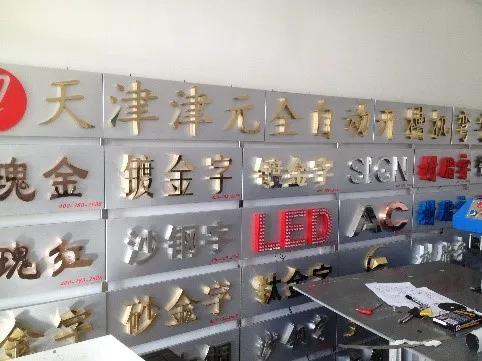

Il prodotto finito prodotto dall'apparecchiatura
